SMYJ-50-5-5纵、横向水密电缆（4.5MPa）

产品名称：SMYJ-50-5-5纵、横向水密电缆（4.5MPa）

产品用途：本产品具有耐水压（6.0MPa）、耐海水腐蚀、耐磨损等特点，可以满足水下装置及舰船的各种电气传输及信号传输，保障系统出现意外时高压水不会从破损处渗入舱内电气设备中。

本产品广泛用于国防、科研、军工和海洋事业，如：潜艇、舰艇、水下机器人、潜航器、测量船、 声呐、水听器、航标、水下仪器设备及探测系统、海洋探测开釆设备和深井探测等装备。

执行标准：GJB 1916-1994 舰船用低烟电缆和软线通用规范

                 IEC60092-350:2001《船用电力电缆一般结构和试验要求》

                 美军标MIL-DTL-24643C:2009《舰船用低烟无卤电缆通用规范》

使用特性：水密电缆是舰船的重要配套产品，是舰船控制及通信系统的主要组成部分， 电缆的水密特性能保证，在电缆局部受损时能够阻止海水从电缆内部结构渗透到舱 室或仪器设备中，避免因为海水的侵入造成电气设备的损坏和整个系统的瘫痪，保证舰 艇的安全性、可靠性，

1）电缆的额定工作电压：交流 U°/U （Um） 1.8/3 （3.6） kV、0.6/1 （1.2） kV、450/750V. 300/500Vo

2）电缆的导体符合GB/T3956的第二种圆形绞合导体。

3）电缆应固定敷设，并允许敷设在舷外，敷设时温度不低于-20℃，长期工作温度-40℃+85°C,允许在90°C-U0°C之间加压硫化；

4）电缆弯曲半径不小于直径的10倍；

5）电缆工作环境温度不低于-45℃，工作温度85℃

6）经受6MPa、8MPa、l0MPa及以上2h的纵向、横向水密试验端头不滴水。

7）工作频率：200MHz,直流电阻：≥13.5Ω/km

8）耐水压：纵、横向4.5MPa,实际可承受6.0MPa水压。

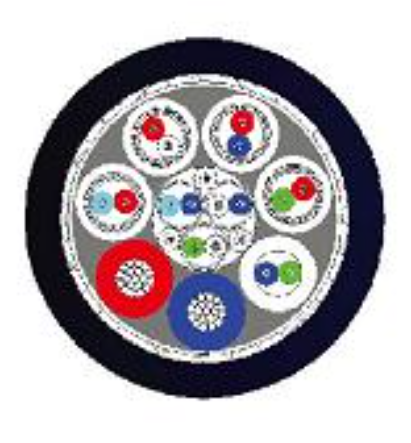

产品结构图

产品代号：

射频水密电缆---------------------------------------------SM

综合水密电缆---------------------------------------------ZM

聚氯乙烯绝缘---------------------------------------------V

氟塑料----------------------------------------------------F

交联聚乙烯绝缘-------------------------------------------YJ

聚氨酯护套-----------------------------------------------U

铜丝屏蔽--------------------------------------------------P

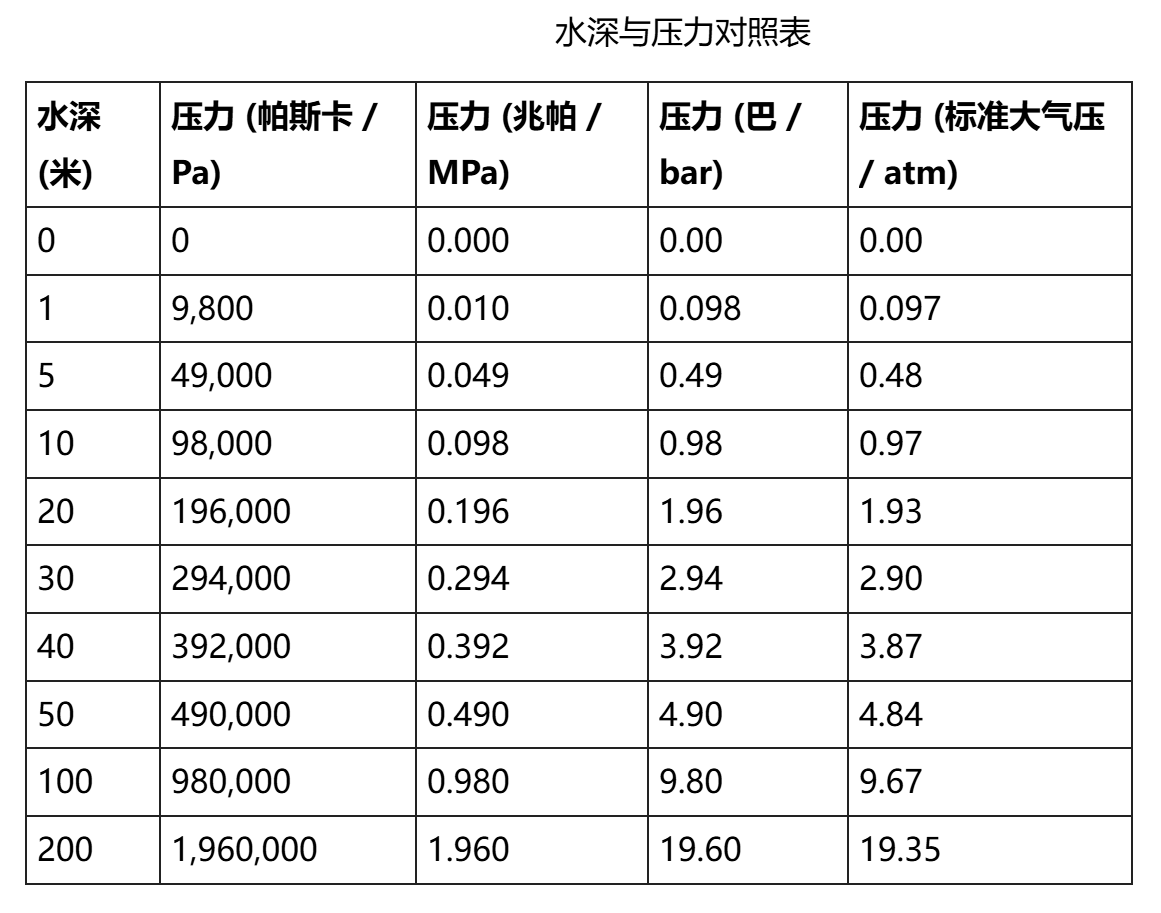

水深与压力单位对照表

理解水深与压力的关系，对于潜水活动、水下工程、海洋科学研究等领域都至关重要。这种关系可以通过流体静力学的基本原理进行量化。在实际应用中，帕斯卡(Pa)单位过小，常使用千帕(kPa)、兆帕(MPa)、巴(bar)或标准大气压(atm)等单位。以下对照表基于公式 P = 9800 × h 计算，并进行了单位换算（1 MPa = 10^6 Pa, 1 bar = 10^5 Pa, 1 atm ≈ 101325 Pa）。
